Солнечная панель Risen RSM144-6-400M/9BB JAGER PERC (Half-cell)

Особенности:

• наименьший в отрасли температурный коэффициент – 0,37%;
• торговая марка входит в список Tier 1 с независимым современным сертифицированным автоматизированным производством;
• высокая стойкость к деградации PID;
• лучшая выработка электроэнергии в пасмурную погоду под рассеянными солнечными лучами;
• 12 лет гарантии продукта – один из лучших в отрасли;
• положительный толеранс мощности;
• двойная инспекция 100% EL гарантирует, что модули не имеют дефектов;
• надежность и качество выше сертифицированных требований
Сертифицировано, чтобы выдерживать сложные экологические условия: антирефлекторное покрытие уменьшается потери мощности от грязи и пыли; сильный солевой туман, стойкость к аммиаку и песчаным ветрам; отличное сопротивление механической нагрузке – 2400Па и снежной нагрузке – 5400Па.



Описание

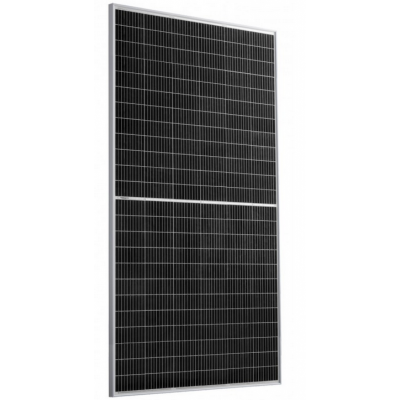

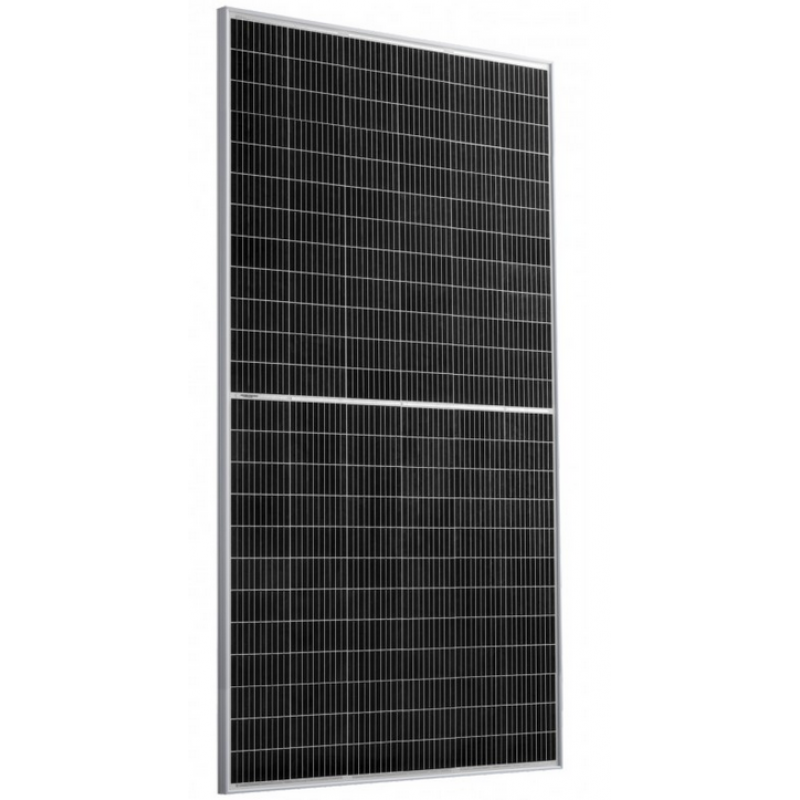

Монокристаллическая солнечная панель Risen RSM144-6-400M/9BB JAGER PERC Half-cell (400 Вт)

Солнечные батареи "Джегер" (JG¤ger, Jaeger) – последняя разработка Risen Energy. Устройства этой серии отличаются высокой производительностью и надежностью, поскольку изготовлены из монокристаллического кремния по трем передовым технологиям: Half Cell, PERC и Multi Busbar. Состоят из 144 половинчатых фотоэлементов с девятью токопроводящими шинами в каждой ячейке (9BB). С тыльной стороны кремниевые пластины покрыты диэлектрическим слоем. Контакт с металлической подложкой производится через миниатюрные отверстия. Сверху фотоэлементы защищены закаленным прозрачным стеклом ARC с низким содержанием железа. Конструкция помещена в лёгкую алюминиевую раму.

Двухэтапная EL проверка каждого фотомодуля гарантирует отсутствие бракованного товара при покупке. Производство солнечных панелей на заводе полностью автоматизировано, начиная от формирования кристалла до сдачи готовой панели. Модельный ряд панелей JAGER Plus характеризуется высокой эффективностью, стойкостью к нагреву, затенению, механическим повреждениям. При производстве панелей JГ¤ger используются самые современные технологии: двусторонняя пассивация стека (TSSP), селективного излучения (SE), низкотемпературного обжига, инжекции носителей заряда. Кроме того, все панели данного модельного ряда формируются с использованием технологии Half-Cell. Это позволяет снизить электрическое сопротивление внутри панели. За счет этого, растет выходная мощность фотомодуля,

Мощность фотомодуля 400 Вт при габаритных размерах 2015х996х40 мм и весе 23 кг. Оснащен 9-ю токосъемными дорожками (bb). Размер фотоэлемента 158.75х79.375 мм, тип – монокристалл. Характерной особенностью данной панели отсутствие обрезанных углов обычно наблюдается в монокристаллах. За счет этого растет активная площадь панели. КПД фотомодуля составляет 19,9%. Коэффициент тепловых потерь является одним из самых низких на рынке и составляет –0,37%. Панель устойчива к деградации PID.
Гарантия на фотомодуль составляет 12 лет, линейная гарантия на продукт 25 лет означает, что фотомодуль в течение 25 лет потеряет не более 20% своей номинальной мощности.

Фотоэлектрические панели производителя Risen Solar успешно прошли квалификационные испытания IEC61215, которые включают в себя:

• 200 термических циклов от –40 до 85 градусов;
• испытание на удар ледяного шара;
• воздействие ультрафиолетового излучения;
• воздействие высокой влажностью при высоких температурах;
• проверка выносливости к перегретому пятну;
• испытание на механическую стойкость.

Панель абсолютно герметична, выдерживает ветровую и снежную нагрузку до 2400Па и 5400Па соответственно.

Технология солнечных батарей PERC (Passated Emitter Rear Cell) – это технология модернизации стандартных солнечных элементов Al-BSF.

• технология PERC повышает эффективность за счет пассивации задней части солнечного элемента. Благодаря этой пассивации свет, достигающий задней поверхности элемента, не создавая никаких свободных носителей заряда, отражается в ячейке, где получает второй шанс создать электрический ток.
• В обычном солнечном элементе имеется слой металлизации алюминия, контактирующий со всей площади задней части ячейки. Технология PERC предполагает, что вначале заднюю часть ячейки покрывают специальным диэлектрическим слоем с маленькими отверстиями, выполненными лазером. Затем металлизацию наносят поверх диэлектрического слоя, который контактируют с кремниевой пластиной только через микроскопические отверстия. Применение данной технологии связано с тем, что разные длины волн солнечного света генерируют электроны на разных уровнях структуры ячейки. Так более короткие длины волн (синего цвета) будут генерировать больше электронов вблизи передней части ячейки, по сравнению с более длинными волнами (красного цвета), которые генерируют электроны в задней части ячейки или даже проходят через пластину без создания постоянного тока.
• В двух словах PERC повышает спектральную чувствительность ячеек солнечных батарей за счет поглощения большего объема солнечного света.


Технология Half-cell (полу-ячейка)

• Фотоэлектрический элемент состоит из ячеек, разрезанных пополам специальным лазером. Обычный модуль на 40 ячеек становится 80-ячейковым half-cell модулем. Очевидно, что воплощение на практике такого подхода не требует больших затрат и быстро интегрируется в существующие технологические линии.
• С технологией half-cell (перв. – ячейка, разделенная пополам) солнечные батареи существенно увеличивают эффективность и надежность, а цена при этом становится доступнее, чем для традиционных систем! По прогнозам экспертов, half-cell фотопанели демонстрируют столь высокий потенциал и темп развития, что станут лидерами рынка в ближайшее время.
• это еще и двойное количество стрингов, то есть цепочек из последовательно подключенных ячеек. Как оказалось, такое увеличение количества позволяет уравновесить несоответствие между мощностями ячеек на выходе, которое может возникнуть при временной затемненности частей модуля, или из-за появления структурных отличий при неравномерной деградации фотоэлементов.
• Half-cell подход изменяет конструкцию солнечной панели, делая ее менее чувствительной к изменениям климатических условий! Дополнительное белое пространство между разрезанными ячейками усиливает отражение внутри ламината, поэтому half-cell модули берут больше и от низкого и высокого излучения.
• Новая технология снижает риск появления hot-spots (горячая точка, место). Так называют ячейки фотоэлемента, которые нагреваются настолько, что вызывают последовательное уничтожение значительной части модуля, а иногда выводят из строя почти всю солнечную систему. Причина этого – появление в цепочке последовательно соединенных ячеек с высоким током короткого замыкания одной ячейки с низким уровнем тока. Такая ячейка понижает силу циркулирующего тока через все элементы, подключенные последовательно, поэтому в цепочке быстро растет напряжение. В один момент напряжение становится настолько высоким, что возникает сильное обратное смещение энергии к той же ячейке, которая спровоцировала неисправность. Мощность, которая в результате рассеивается на небольшой площади, вызывает трещины в фотоэлементах и стекле, а также плавление припоя.

Солнечные модули представляют собой ключевые элементы автономных и сетевых фотоэлектрических систем. Используются при разработке бытовых, коммерческих и промышленных солнечных электростанций. Благодаря технологии пассивации заднего контакта эмиттера, RSM144-6-400М является лучшим решением для крышных установок под "зеленый" тариф, так как выдает больше ватт при стандартных габаритах. Замена полноразмерных элементов половинчатыми позволяет повысить устойчивость устройства к затенению, а мультишинность – к перегреву и механическим нагрузкам.

Параметры измерены при:
STC стандартных условиях (освещенности 1000 Вт/м2 и температуре 25°С)
NOCT нормальных условиях эксплуатации (освещенности 800 Вт/м2 и температуре 45°С)
